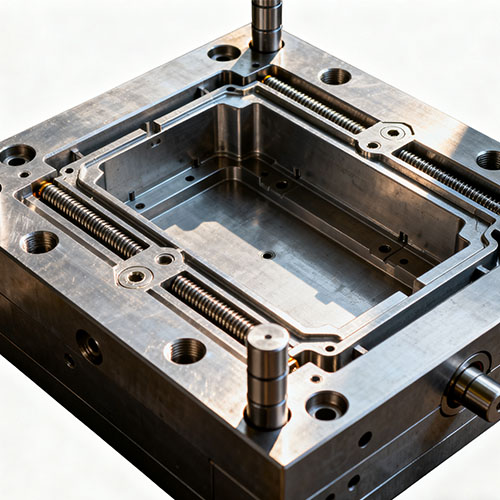

Moule pour boîte électrique d’injection

Le moule pour boîtier électrique par injection est un outillage de précision spécialement conçu pour produire des boîtiers en plastique tels que des boîtiers de commande électriques, des boîtes de jonction et des boîtiers d'instruments par le biais d'un processus de moulage par injection. Sa fonction principale est d'injecter des matériaux thermoplastiques fondus (tels que l'ABS, le PC, le PP, etc.) dans la cavité du moule et, après refroidissement et solidification, d'obtenir des composants de coque de boîtier électrique avec des structures de protection électrique spécifiques, une précision de positionnement de l'installation et des performances d'isolation.

Par rapport aux moules de traitement de boîtes électriques métalliques traditionnels, les moules de boîtes électriques par injection ont la capacité de former des structures complexes (telles que des nervures de renforcement internes, des rails de guidage, des rainures d'étanchéité) en une seule étape, ce qui peut augmenter l'efficacité de la production de boîtes électriques de plus de 300 % et améliorer l'utilisation des matériaux de 60 % dans le traitement des métaux à plus de 95 %. Ces moules sont largement utilisés dans les domaines du contrôle industriel, de l'électricité du bâtiment, des énergies nouvelles et dans d'autres domaines, et constituent des équipements de fabrication essentiels pour réaliser des équipements électriques légers, isolés et intégrés.

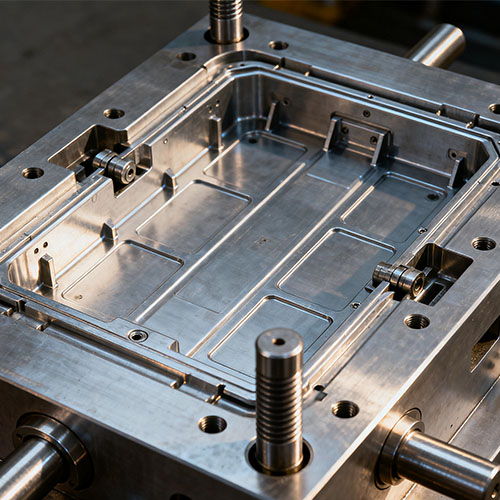

Moule P&M pour boîte électrique d'injection Présentation

Processus de production de moule pour boîte électrique d’injection

1. Étape de conception du moule

(1) Analyse du produit et rapport DFM

Analyser le modèle 3D du produit du boîtier électrique et déterminer les difficultés de formage (telles que les structures à cavité profonde et les boucles inversées complexes) ;

Produire un rapport DFM (Design for Manufacturability), proposer des suggestions pour la position de la surface de joint, la conception des portes, le schéma de tirage du noyau, etc. ;

Effectuez une analyse du flux de moule, simulez les processus de remplissage, de maintien de la pression et de refroidissement, et optimisez les paramètres du processus.

(2) Conception structurelle

Utilisation de logiciels tels que UG et AutoCAD pour la conception de structures 3D de moules, y compris la cavité, le noyau, la colonne et le manchon de guidage, le mécanisme d'éjection, etc. ;

Concevoir des systèmes de refroidissement et d'échappement ;

Sélectionnez un cadre de moule standard, déterminez la taille et le poids du moule.

(3) Revue et optimisation de la conception

2. Étape de fabrication du moule

(1) Traitement du cadre de moule

(2) Traitement du noyau de cavité

(3) Traitement thermique et traitement de surface

(4) Assemblage des composants

3. Étape de moulage d’essai et d’optimisation

(1) Premier moule d'essai

(2) Analyse et rectification des problèmes

(3) Réception et livraison

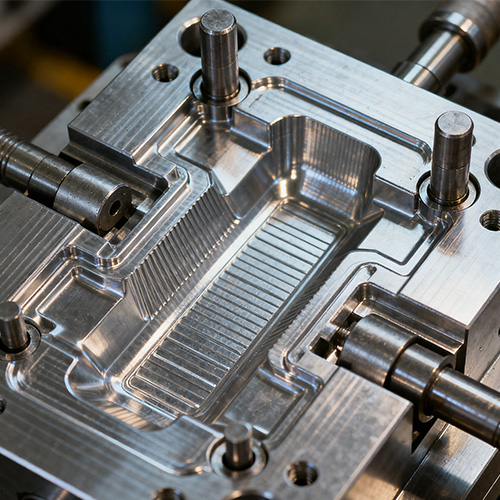

Moule P&M pour boîte électrique d’injection (spécification)

Caractéristique et application du moule P&M pour boîte électrique à injection

1. Champ de contrôle industriel

Produits d'application : armoire de commande PLC, armoire de commande de conversion de fréquence, boîte électrique de machine-outil, etc. ;

Caractéristiques du moule : Grand moule multi-cavités, capable de former des structures à cavités profondes et des rails de guidage d'installation internes complexes ; La grande précision de la surface de la cavité du moule assure l'étanchéité du corps de la boîte ;

Adaptation du matériau : convient au matériau ABS + 15 % GF, le moule doit résister à une pression d'injection élevée et la cavité du moule utilise de l'acier pour moule pour travail à chaud H13 ;

2. Construire un champ électrique

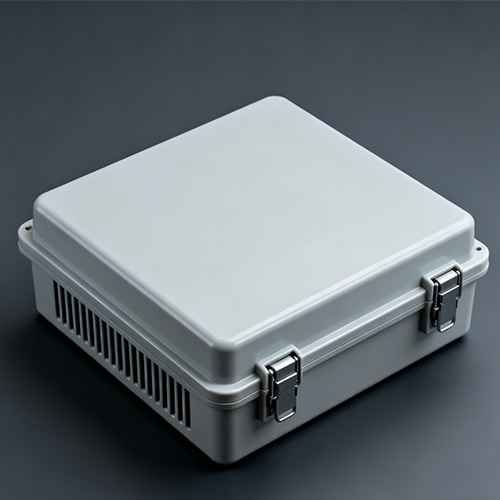

Produits d'application : boîtier de distribution d'éclairage, boîtier de courant fort, boîtier de courant faible, etc. ;

Caractéristiques du moule : Moules de petite et moyenne taille, principalement conçus avec 1 moule et 4 cavités ou 1 moule et 8 cavités, avec une efficacité de production élevée ; Capable de former plusieurs trous d'installation et structures de boucles ;

Adaptation des matériaux : adapté aux matériaux en alliage PP ou PC/ABS, le système de refroidissement du moule est conçu uniformément pour garantir une épaisseur de paroi uniforme ;

3. Nouveau champ énergétique

Produits d'application : coque de pile de chargement, boîtier d'onduleur photovoltaïque, boîtier de batterie de stockage d'énergie, etc. ;

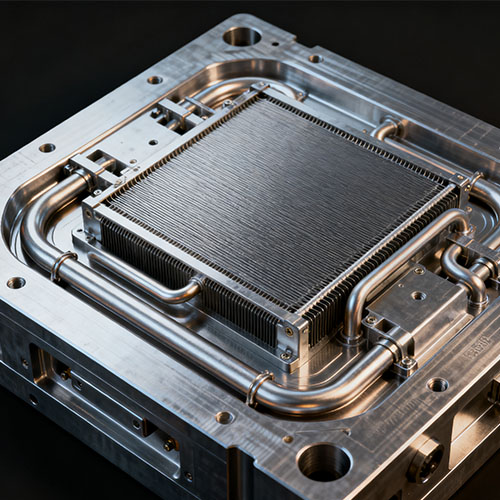

Caractéristiques du moule : Grands moules de précision avec la capacité de former des structures d'étanchéité complexes et des nervures de dissipation thermique ; La surface de la cavité du moule est traitée anti-corrosion pour s'adapter aux environnements extérieurs ;

Adaptation du matériau : convient au matériau PC + 20 % GF, le moule doit résister à une pression et une température d'injection élevées ;

Exigences particulières : le moule doit assurer la stabilité de la taille de la boîte et répondre aux besoins d'utilisation à long terme en extérieur des nouveaux équipements énergétiques.

4. Domaine de l'instrumentation

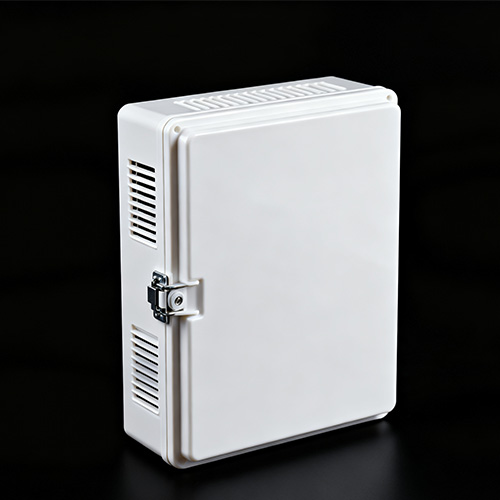

Produits d'application : boîtier d'instrument, boîte de jonction de capteur, boîtier de terminal d'acquisition de données, etc. ;

Caractéristiques du moule : Petits moules de précision avec des exigences de haute précision ; Capacité à former des structures à parois minces et des caractéristiques subtiles ;

Adaptation des matériaux : adaptée aux matériaux ABS ou PC, la cavité du moule est polie pour obtenir une finition miroir pour garantir que la surface du produit est impeccable ;

Processus de personnalisation

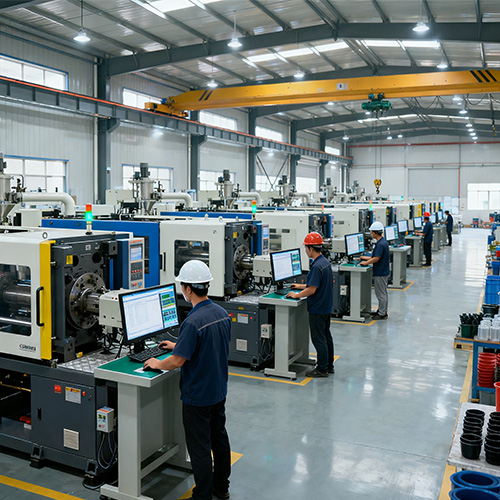

Usine et à propos de nous

NingBo Plastic Metal Product Co., Ltd (P&M) est située à Yuyao, la soi-disant Mold City, Plastic Kingdom, à la pointe sud du pont de la baie de Hangzhou, au nord de Shanghai, à l'est du port de Ningbo, double ligne étroite de la route nationale 329 sur le trafic terrestre, maritime et aérien dans un réseau pour faciliter le transport.

Grâce à sa force technique abondante, ses méthodes de gestion scientifiques et son bon service après-vente, ce produit est profondément fiable et bien accueilli par les clients du monde entier. P&M possède un système amélioré de développement et de production, pour réaliser la conception de moules, la fabrication de produits en plastique et la production automatique. Nos principaux produits sont la conception et la fabrication de moules en plastique, de produits en plastique et de produits métalliques. 90 % des produits de notre entreprise sont exportés vers l’Amérique, l’Europe, l’Allemagne, le Japon, l’Australie, etc. Depuis de nombreuses années, l’entreprise s’est engagée dans la recherche de matières premières. La société possède sa propre marque et des dizaines de brevets, offrant un support technique plus pratique pour la fabrication de moules et la production de produits. P&M a démarré son activité nationale à partir de 2008, sous le nom de Shundi Mold Factory. Et a ouvert le marché international à partir de 2014. Nous adhérons toujours aux principes de qualité d'abord et de temps d'abord. Tout en fournissant aux clients des produits de la plus haute qualité, essayez de maximiser l’efficacité de la production et de réduire le temps de production. Nous sommes fiers de dire à chaque client que notre entreprise n'a perdu aucun client depuis sa création. S'il y a un problème avec le produit, nous chercherons activement une solution et assumerons la responsabilité jusqu'au bout.

P&M adhère à la qualité de vie orientée vers le marché et se concentre sur un service de qualité et le développement continu de nouveaux produits, déterminé à établir une meilleure image d'entreprise, et nos amis au pays et à l'étranger pour réaliser un large éventail d'échanges commerciaux et de coopération, créer brillant.

Emballage

Conditionnement selon vos besoins

1. Par avion, la livraison prend 3 à 7 jours.

Les marchandises peuvent être expédiées par DHL, Fedex, UPS.

2. Par mer, le délai de livraison dépend de votre port.

Vers les pays d'Asie du Sud-Est, cela prend environ 5 à 12 jours.

Pour les pays du Moyen-Orient, cela prend environ 18 à 25 jours.

Vers les pays européens, cela prend environ 20 à 28 jours.

Vers les pays américains, cela prend environ 28 à 35 jours.

L'arrivée en Australie prend environ 10 à 15 jours.

Vers les pays africains, cela prend environ 30 à 35 jours.

Les pièces de vélo P&M, centrées sur les enfants, équilibrent sécurité, santé et plaisir, dans le but d'ajouter une couleur vive à la belle enfance des enfants. Nous sommes impatients de travailler avec vous pour servir nos enfants.

Le chemin de la croissance d'un enfant est pavé de briques et de tuiles.

FAQ

1.Qui sommes-nous ?

Nous sommes basés dans le Zhejiang, en Chine, à partir de 2014, vendons en Amérique du Nord (30,00 %), en Europe du Sud (10,00 %), en Europe du Nord (10,00 %), en Amérique centrale (10,00 %), en Europe de l'Ouest (10,00 %), au Moyen-Orient (10,00 %), en Europe de l'Est (10,00 %), en Amérique du Sud (10,00 %). Il y a au total environ 51 à 100 personnes dans notre bureau.

2.Comment pouvons-nous garantir la qualité ?

Toujours un échantillon de pré-production avant la production en série ;

Toujours inspection finale avant expédition ;

3. Que pouvez-vous acheter chez nous ?

Moule, produit en plastique, produit métallique, produit dentaire, usinage CNC.

4.Pourquoi devriez-vous acheter chez nous et non chez d'autres fournisseurs ?

Nous fabriquons principalement toutes sortes d'outils et de produits de conception 3D, d'impression 3D et de moules métalliques en plastique. Nous avons notre propre ingénieur et usine. Approvisionnement unique : conception 3D - impression 3D - fabrication de moules - injection plastique.

5.Quels services pouvons-nous fournir ?

Conditions de livraison acceptées : FOB, CFR, CIF, EXW, FCA, DDP, DDU ;

Devise de paiement acceptée : USD, EUR ;

Type de paiement accepté : T/T, L/C, PayPal, Western Union, Escrow ;

Langue parlée : anglais, chinois, espagnol, français, russe.

6.Quelles sont les caractéristiques de votre service ?

1. Votre demande relative à nos produits ou prix recevra une réponse dans les 24 heures.

2. Un personnel bien formé et expérimenté pour répondre à toutes vos demandes dans un anglais courant.

3. Offrir le support nécessaire pour résoudre le problème pendant la période de candidature ou de vente.

4. Prix compétitifs basés sur la même qualité.

5. Garantir la qualité des échantillons identique à celle de la production de masse.
