Moulage de caméra

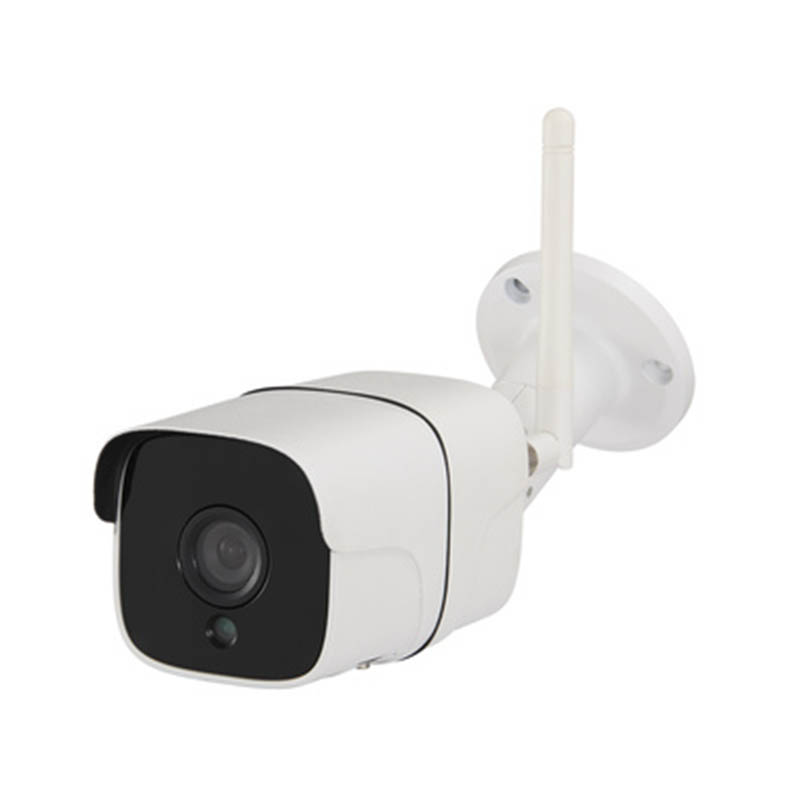

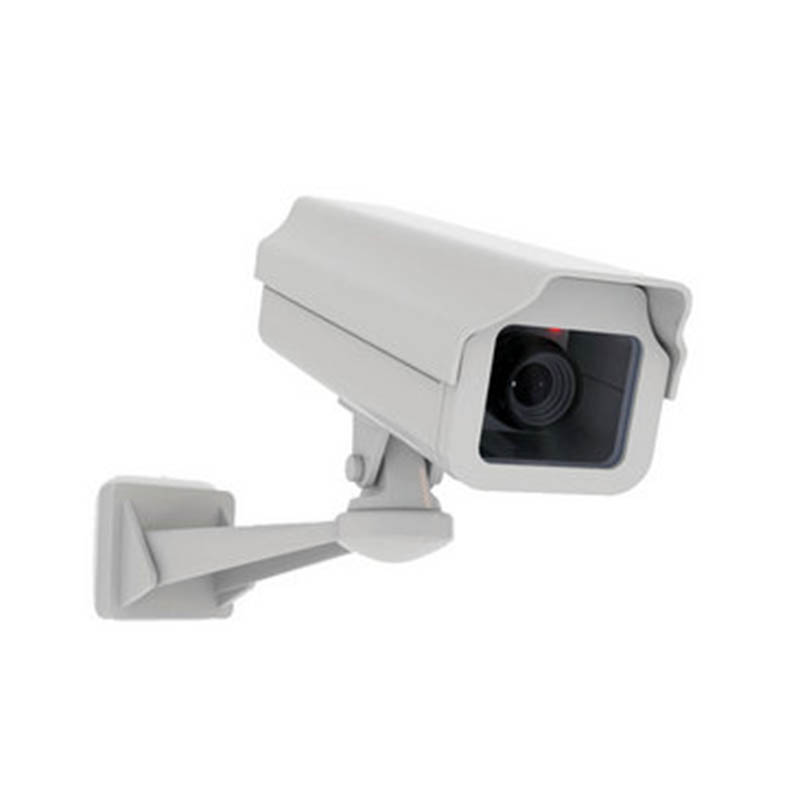

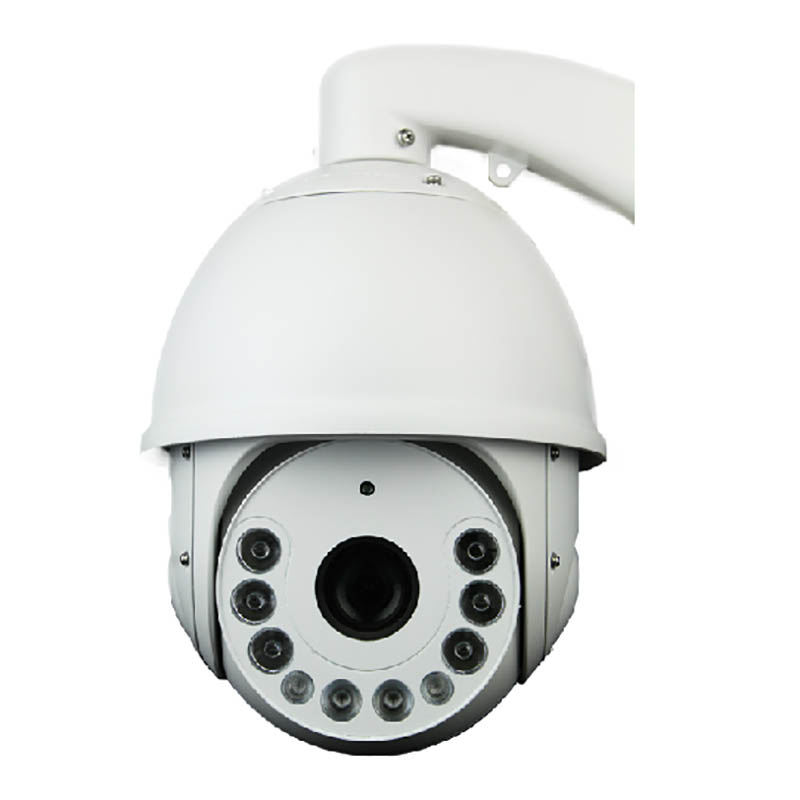

De plus, notre entreprise a établi des relations coopératives avec des fournisseurs de matières premières en plastique, des fabricants d'impression, etc. pour assurer l'approvisionnement en matières premières et la qualité de l'impression. Grâce à notre riche expérience et à notre chaîne d'approvisionnement parfaite, notre entreprise peut fournir aux clients des produits de caméra personnalisés de haute qualité pour répondre à leurs besoins spécifiques. Dans le même temps, nous avons 10 ans d'expérience professionnelle du service du commerce extérieur, comprenons le processus de commerce extérieur et mieux servir nos clients. Pour les produits de la caméra, nous pouvons fabriquer des pièces en plastique correspondantes, ce qui se fait principalement par des moules d'injection.

La production de moules d'injection de caméra doit combiner le moulage structurel de précision, les exigences de performances optiques et les exigences d'adaptation d'automatisation

1. Points de conception de base

1) Conception de séparation et de structure de curseur

Le boîtier de la caméra contient souvent des structures de contre-dépistage multidirectionnelles (telles que les boucles d'objectif, les trous de dissipation de chaleur et les interfaces de faisceau de câblage), et un curseur de moisissure avant (entraînement en T out T ou hydraulique) et une solution de combinaison supérieure inclinée à la moisissure arrière. Par exemple, les inserts métalliques du cadre de la caméra du téléphone mobile doivent être positionnés avec précision via une conception d'insertion divisée. Le moule doit être équipé d'un emplacement de placement avec une fonction d'adsorption, et les quatre coins des inserts métalliques sont fixés par une pression négative sous vide pour éviter la déviation du moulage par injection.

La surface de séparation doit éviter la surface d'apparence et la porte est généralement sélectionnée dans une zone cachée (comme l'intérieur du compartiment de la batterie). Les portes ponctuelles ou la colle de plongée sont utilisées pour éviter les marques de soudure affectant les performances optiques

2) Core dense et système de refroidissement

Le noyau mince (comme le trou de montage de la lentille) doit être en acier à haute résistance aux usages (NAK80 ou S136), et une tige de refroidissement en cuivre est construite pour améliorer l'efficacité de la dissipation thermique et empêcher la déformation. Les quatre coins du noyau de la moisissure sont conçus avec le positionnement de la bouche du tigre à 5 °, et la précision de fermeture du moule est ≤0,01 mm.

Le système de refroidissement adopte une conception de sacs liquides élastiques, et le liquide de refroidissement en circulation améliore l'uniformité de la dissipation thermique, qui convient aux exigences de dissipation thermique des structures creuses complexes.

3) Optimisation du coureur chaud et éjection

Les moules multi-cavité recommandent des systèmes de coureurs chauds pour réduire les déchets et garantir la fluidité de la fonte, ce qui convient à la production de pièces à parois minces telles que les bases de la caméra. (En même temps, nous pouvons également choisir des coureurs froids, qui sont déterminés par le budget et la structure du produit du client)

Le mécanisme d'éjection utilise des éjecteurs et des manipulateurs en forme de z pour collaborer à la démollante. Les pièces transparentes doivent éviter les rayures. Certains cas intègrent les systèmes de vision CCD pour obtenir un tri automatique

2. Difficultés techniques et solutions

1) Positionnement et démontage des insert métalliques

Problème: Les inserts métalliques (y compris les cadres inférieurs et les négatifs triangulaires) du cadre de la caméra du téléphone mobile sont facilement compensés en raison de la pression d'injection.

Solution: Le moule inférieur est conçu avec une rainure de placement avec une fonction d'adsorption de vide, et les quatre coins de l'insert métallique sont adsorbés à travers la combinaison de canaux de ventilation verticaux et de canaux de ventilation annulaires; Une fois le moule ouvert, le mode d'alimentation de l'air est commuté et le gaz à haute pression fait exploser l'insert pour aider à démollir

2) Exigences de scellement des composants optiques

Problème: La clairance entre l'objectif et la coquille doit être ≤ 0,05 mm, et un retrait inégal peut facilement entraîner une fuite de lumière ou une infiltration d'eau.

Solution: La conception de l'insertion divisée se réserve la marge de réparation du moule, combine le contrôle du processus SPC pour surveiller la stabilité dimensionnelle et identifie automatiquement le dégagement à travers le système de détection CCD

3) Moulage intégré de plusieurs faisceaux de câbles

Problème: Le faisceau de câbles de caméra automobile à 180 degrés nécessite plusieurs injections simultanées et les moules traditionnels sont inefficaces.

Solution: conception de combinaison de bande de moisissure (y compris le positionnement de la colonne de guide de la bande de moule), système intégré du système de coureurs chauds et filage de fil, réalisez le moulage par injection de positionnement synchrone de plusieurs harnais de fil, et la structure à trois cœurs du noyau de moule assure la consistance de l'angle de flexion du faisceau de fil

3 Sélection des matériaux et des processus

1) Moule d'acier

Choisissez de préférence 718h, S136 (résistance à la corrosion) ou NAK80 (hospitalisation), les inserts clés ont besoin d'un traitement exigeant sous vide pour prolonger la vie (en même temps, nous donnerons la meilleure sélection de matériaux de moisissure selon le budget du client et la conception des produits)

2) Contrôle des paramètres de moulage par injection

Utiliser la machine de moulage par injection 90-700T, le contrôleur de température de moule contrôle avec précision la température (± 1 ℃), la couverture de lentille transparente nécessite un système de circulation d'huile pour réduire la déformation du retrait et est produit dans un atelier sans poussière de 100 000 niveaux

3) Traitement de surface

La coquille nécessite souvent un processus de gravure ou un traitement de surface givré, et la cavité de la moisissure adopte la conception des grains en cuir pour améliorer l'anti-glissement et l'esthétique (nous avons une variété d'effets de grain en cuir mat de moule différents, nous l'enverrons aux clients via des vidéos, afin que les clients puissent choisir par eux-mêmes)

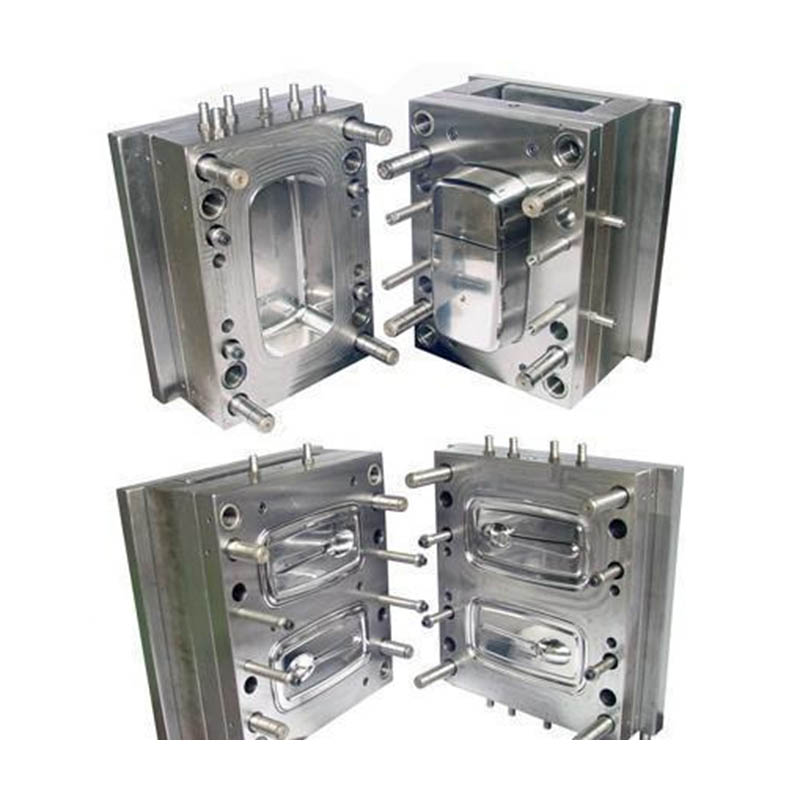

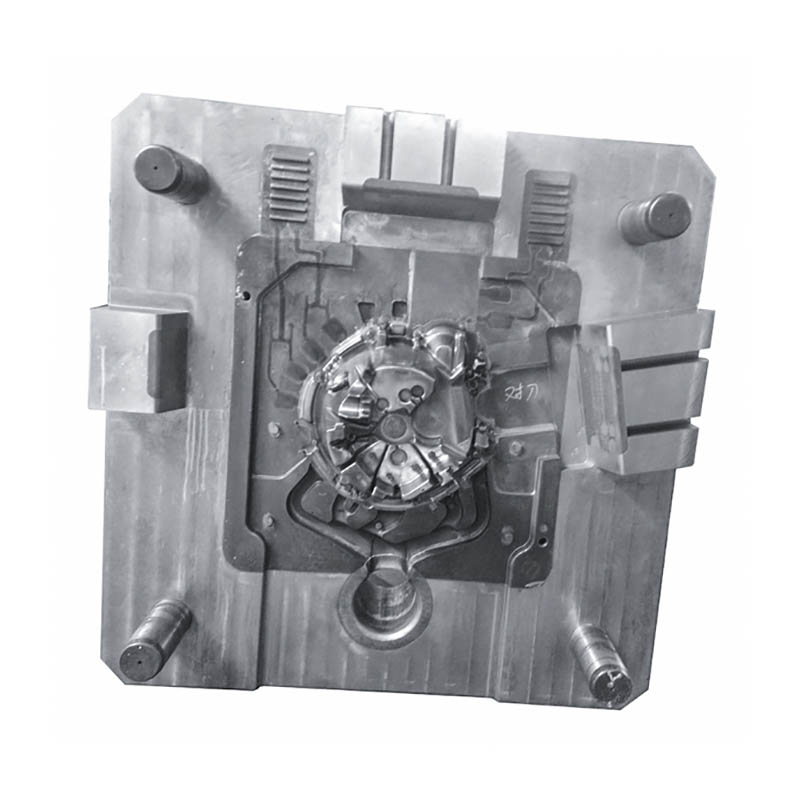

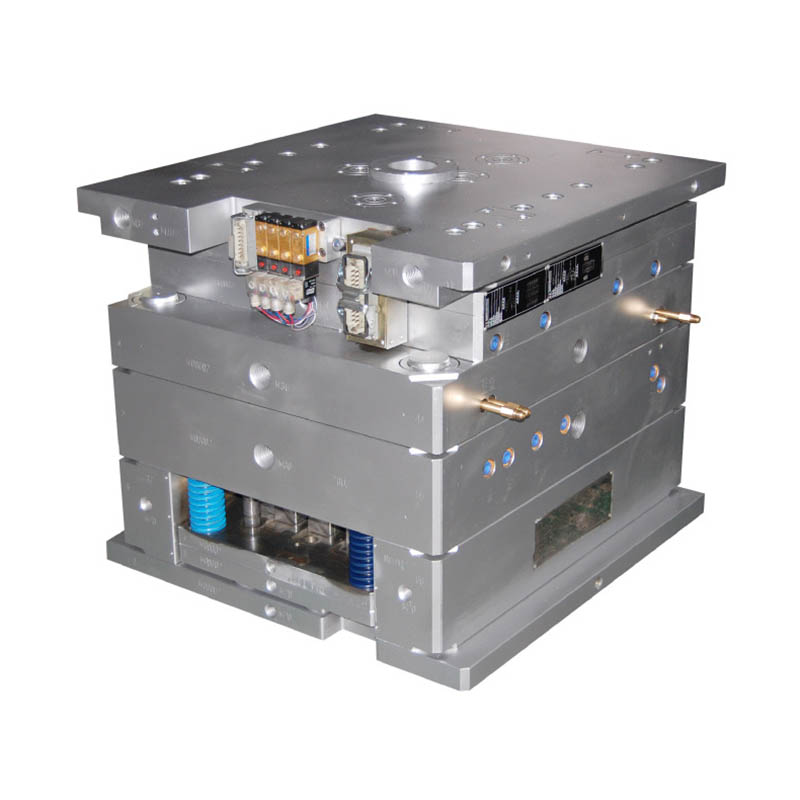

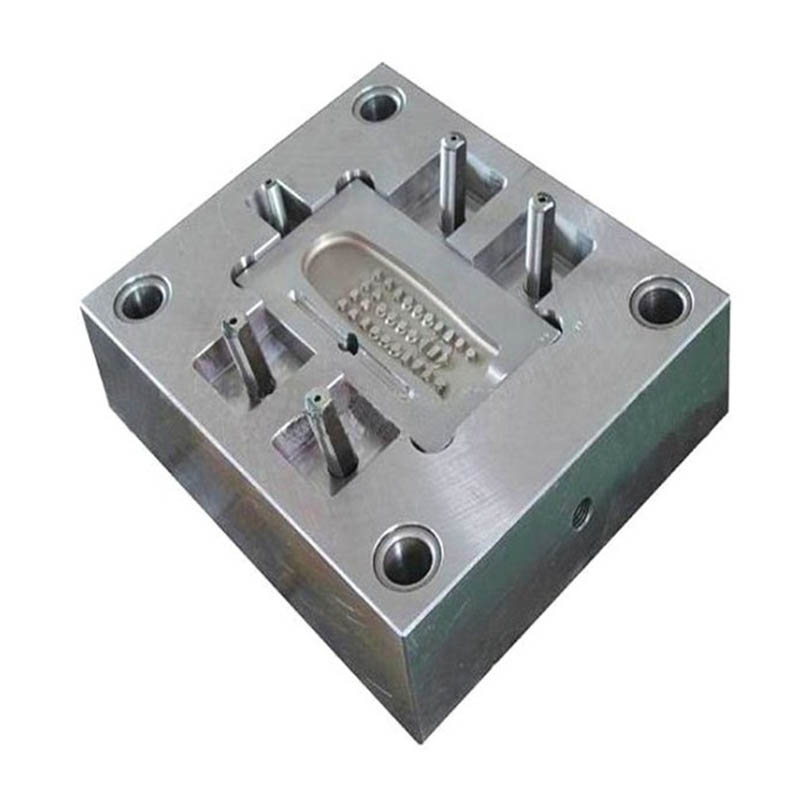

Moule à caméra

Nous sommes un fabricant de moules de caméra, offrant une fabrication de moisissures de caméras de haute qualité. Tant que vous souhaitez personnaliser / développer des produits de la caméra, vous pouvez nous trouver. Nous avons la conception de moisissures d'injection professionnelle et la technologie de fabrication mature, vous offrant un service à guichet unique, de la conception de produits de fabrication de produits de fabrication de produits de production-product de produit-produit-produit, nous pouvons vous aider dans chaque lien. Tant que vous arriverez à nous, nous vous fournirons le service ultime et vous satisferons en termes de qualité du produit, de temps de production, de dialogue d'informations, etc.

Fabrication de moisissure d'injection en plastique

Spécifications de moulage en plastique

Conception de moisissure:

Processus de transaction:

Test de moisissure:

Emballage de produits

Usine

Nous sommes une usine de moisissure en plastique personnalisé. Notre usine est un fabricant de moisissures d'injection en plastique. Nous avons 17 ans d'expérience dans des moisissures en plastique personnalisé professionnelles et 10 ans d'expérience dans le commerce extérieur. Nous sommes un fournisseur de moisissures en plastique personnalisé. Nous pouvons fournir un service de moisissure en plastique personnalisé. Notre usine peut fabriquer les pièces en plastique moulé par injection et la qualité des produits vous satisfera.

Nous avons plus de 50 machines haut de gamme et des centaines d'ingénieurs et de concepteurs. Nous pouvons fournir un service à guichet unique, à partir de la conception des produits - fabrication de moisissures - Production de produits - Emballage des produits - Transport. Nous avons une chaîne de production complète. Nous pouvons répondre à toutes vos exigences.

Services que nous fournissons:

Service de moisissure personnalisé professionnel, conception de moisissures en plastique et fabrication. Production de produits en place, conception de produits, conception de moules, personnalisation des moisissures, personnalisation de moisissure en rotation, personnalisation des moisissures en cas de dédouage. Services d'impression 3D, services de fabrication CNC, emballage de produits, emballage personnalisé, services d'expédition.

Nous adhérons toujours aux principes de la qualité en premier. Tout en offrant aux clients des produits de la plus haute qualité, essayez de maximiser l'efficacité de la production et de raccourcir le temps de production. Nous sommes fiers de dire à chaque client que notre entreprise n'a perdu aucun client depuis son établissement.Si il y a un problème avec le produit, nous chercherons activement une solution et prendrons la responsabilité jusqu'à la fin.

FAQ

Q1: Êtes-vous une entreprise ou un fabricant commercial?

R: Nous sommes des fabricants.

Q2. Quand puis-je obtenir la citation?

R: Nous citons généralement les 2 jours suivant notre demande.

Si vous êtes très urgent, veuillez nous appeler ou nous le dire dans votre e-mail afin que nous puissions d'abord citer pour vous.

Q3. Combien de temps dure le délai de moisissure?

R: Tout dépend de la taille et de la complexité des produits. Normalement, le délai est de 25 jours.

Q4. Je n'ai pas de dessin 3D, comment dois-je démarrer le nouveau projet?

R: Vous pouvez nous fournir un échantillon de moulage, nous vous aiderons à terminer la conception de dessin 3D.

Q5. Avant l'expédition, comment s'assurer que la qualité des produits?

R: Si vous ne venez pas à notre usine et que vous n'avez pas non plus le tiers pour l'inspection, nous serons votre travailleur d'inspection.

Nous vous fournirons une vidéo pour le détail du processus de production comprend le rapport de processus, la structure de la taille des produits et les détails de surface, les détails d'emballage, etc.

Q6. Quelles sont vos conditions de paiement?

R: Paiement du moule: 40% de dépôt par t / t à l'avance, 30% de paiement de la moisissure avant d'envoyer les premiers échantillons d'essai, 30% de solde de moisissure après avoir convenu les échantillons finaux.

B: Paiement de production: dépôts à 50% à l'avance, 50% avant d'envoyer les marchandises finales.

Q7: Comment établissez-vous notre entreprise à long terme et à une bonne relation?

R: 1. Nous gardons une bonne qualité et un prix compétitif pour garantir que nos clients bénéficient de produits de meilleure qualité.

2. Nous respectons chaque client comme notre ami et nous faisons sincèrement des affaires et nous nous lions d'amitié avec eux, peu importe d'où il vient.
